Deye SUN-SMART-TX01 — LoRa-bro til Smart CT, Smart Switch og EV-lader

Smart TX er en trådløs LoRa-bro mellem din Deye SG05-inverter og eksterne enheder (Smart CT, Smart Switch, Smart Plug, understøttet EV-lader) — så du kan lave zero-export, forbrugsstyring og batteri-lade-strategi uden lange RS485-kabelføringer.

Deye Wireless Energy Management System - Smart TX, CT, Switch, Plug, EV-lader

Vigtigt at forstå: Smart TX er ikke en WiFi-datalogger til Solarman-appen. Den er et LoRa-bindeled mellem inverteren og fysiske Smart-enheder på dit anlæg. Til Solarman/skyovervågning bruges den separate WiFi-stick (LSW-3).

Deye SUN-SMART-TX01 modul med LED og skru-krave

Deye Wireless Energy Management System — Smart TX (i midten), Smart CT, Switch, Plug og EV-lader

Data-flow — hvordan hænger det sammen?

Grid → Smart CT
↓ (LoRa trådløst)
Smart TX (på inverterens COM-port)
↓ (RJ45 / RS485)
Deye SG05 Inverter

Med denne opsætning måler inverteren import/eksport ved grid-tilslutningspunktet og kan styre nul-eksport uden en lang RS485-kabelføring.

Fysisk installation — 4 trin

Sluk al strøm til inverteren

Sikkerhed først — sluk alle 3 strømkilder inden du rører ved inverterens porte:

DC-afbryder (drejegreb på venstre side af inverteren — sluk)
AC-afbryder i el-tavlen (sluk gruppen der forsyner inverteren)
Batteri-DC-afbryder (på batteriet eller i batteri-tavlen)

Vent 2 minutter til alle LED’er er slukket, så er inverteren spændingsfri.

Skru Smart TX på en Aux-port

Smart TX er et lille cylindrisk modul der skrues på hånd-tæt (som en linse på et kamera — ingen værktøj).

I bunden af inverteren, find en port mærket Aux1 eller Aux2 (på SG05LP3: “CAN / Meter”)
Skru den sorte gummi-hætte af med hånden (mod uret)
Sæt Smart TX på og drej med uret indtil den sidder fast

I tvivl om hvilken port? Send et billede af inverterens bund til kontakt@skansol.dk — vi peger på den rigtige.

Tilslut kommunikations-kabel

Brug det medfølgende RJ45-kabel
Forbind: Inverter Meter/COM-port ↔ Smart TX RJ45-port

Strøm til Smart TX (hvis nødvendigt)

Nogle SG05-modeller leverer 5 V strøm via COM-porten. Hvis Smart TX LED’erne forbliver slukkede:

Tilslut en USB-strømkilde
Brug det medfølgende USB-til-Type-C-kabel ind i Smart TX Type-C-stikket

Konfiguration på inverterens LCD

Aktiver Smart TX i inverterens Advanced Function-menu, før du parrer CT-klemmer. Fremgangsmåde på SG05-serien:

Fra hovedskærmen: tryk Enter for at åbne menuen.
Naviger til Advanced Function (nogle firmware-versioner: System Setup → Advanced).
Vælg Smart Devices — se menu-stien nedenfor.
Sæt Smart TX til Enable.
Bekræft med OK / Save. Inverteren begynder nu at kommunikere med Smart TX via LoRa.

Kan du ikke se “Smart Devices”? Din inverter-firmware er sandsynligvis for gammel. Ældre SG05-firmware understøtter ikke Smart TX-funktioner — kontakt Skansol for firmware-opdatering.

Par en Smart CT — trin for trin

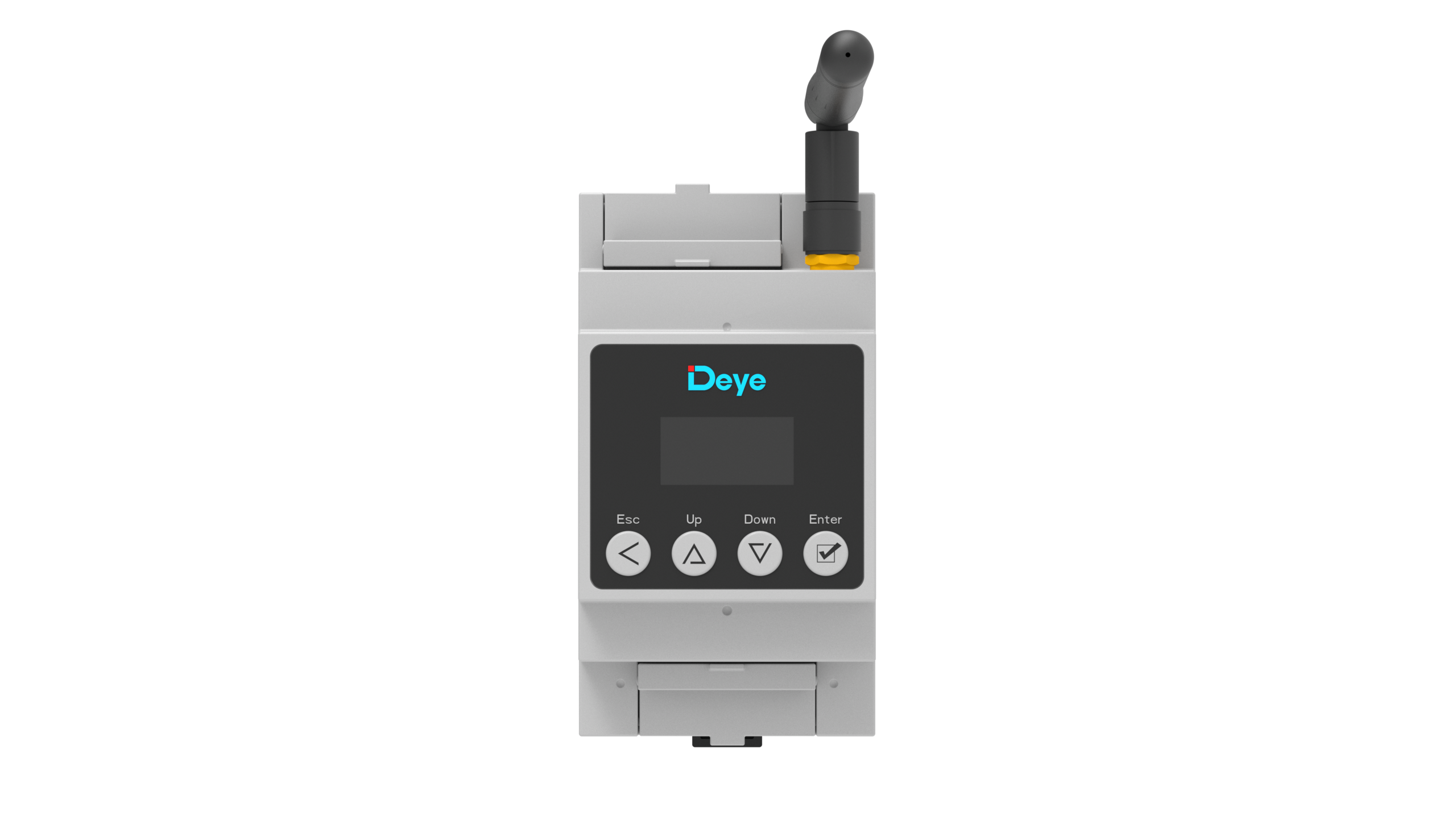

Deye SUN-SMART-CT01 smart-meter med LoRa-antenne

Deye SUN-SMART-CT01 — smart-meter til DIN-skinne med LoRa-antenne

Indtast CT serienummer

Vælg CT1
Indtast Smart CT-serienummeret fra mærkatet på enheden
Gem

Scan og par

I Smart CT-menuen vælg Channel Scan
Vent mens inverteren finder CT’en via Smart TX LoRa-forbindelse
Bekræft at kommunikations-status skifter til Connected

Tjek LED-status på Smart TX

Smart TX har to indikator-LED’er:

RS485 LED (blinker blåt) — kommunikation med inverteren

LoRa LED (blinker blåt) — trådløs forbindelse til Smart CT / Smart Switch / EV-lader

Efter vellykket opsætning skal begge LED’er blinke blåt: RS485 viser aktiv inverter-kommunikation og LoRa viser aktiv trådløs forbindelse til Smart CT / Switch / EV-lader.

Anbefalet placering af Smart CT

Grid → Smart CT → Hovedtavle → Forbrug / Inverter

Smart CT skal installeres på den indgående grid-leder ved tilslutningspunktet (PCC — Point of Common Coupling). Det giver inverteren korrekt overblik over hele husets import/eksport.

Fejlfinding

⚠ Smart TX LED’er er slukkede

Tjek at RJ45-kablet sidder korrekt i Meter/COM-porten på inverteren
Prøv USB-C strømforsyning (nogle SG05-modeller leverer ikke 5 V via COM-porten)
Genstart inverteren

⚠ LoRa LED lyser ikke — CT ikke fundet ved Channel Scan

Tjek at CT-serienummeret er indtastet korrekt (bogstav-tal-kombination skal matche mærkat)
Reducer afstand mellem Smart CT og Smart TX (LoRa-rækkevidde påvirkes af væg-tykkelse og metalskabe)
Sørg for at Smart CT har strøm (klemmet korrekt om grid-leder)
Kør Channel Scan igen — vent op til 60 sekunder

⚠ “Smart Devices” mangler i inverter-menuen

Inverter-firmware skal opdateres — Skansol kan hjælpe (kontakt os)
Bekræft at din inverter er en SG05-serie (SUN-xK-SG05LP1/LP3-EU)

Dokumenter

📄 Deye Smart Devices — Commissioning Steps (PDF)

Ofte stillede spørgsmål

Hvad er forskellen på Smart TX og WiFi-dongle (LSW-3)?

Smart TX (SUN-SMART-TX01) = LoRa-bro til fysiske Smart-enheder (CT, Switch, Plug, EV-lader).
WiFi-dongle (LSW-3) = Internet-forbindelse til Solarman Smart-appen.
De to er separate — mange anlæg har begge samtidigt.

Hvor lang er LoRa-rækkevidden?

Typisk 50–100 meter i frit terræn, 20–40 meter gennem murværk. Metalskabe blokerer signalet — placer Smart TX og Smart CT så vidt muligt uden metal imellem.

Kan Smart TX styre en EV-lader?

Ja — Smart TX kan bro til Deye’s egen EV-lader (SUN-EVSE-serien) samt Smart Switch/Smart Plug for lastbalancering og overproduktions-styring. Andre EV-lader-mærker understøttes ikke direkte via Smart TX.

Kan jeg have flere Smart CT’er?

SG05-inverterens Smart Devices-menu understøtter typisk CT1 og CT2 (samt separate parametre for Smart Switch og Smart Plug). Se din specifikke inverter-manual for maks. antal.

Hvad hvis jeg vil have både Smart TX og WiFi-stick monteret?

Deye SG05-invertere har flere COM-porte. Smart TX sidder på Meter/COM-porten, WiFi-stick sidder på WiFi-porten. Begge kan være aktive samtidigt.

Har du brug for hjælp? Ring til Skansol på 26 70 55 25 eller skriv til kontakt@skansol.dk. Fortæl os din inverter-model (fx SUN-5K-SG05LP1) og hvilken Smart-enhed du vil koble på — så guider vi dig igennem.
